电机驱动芯片TB6612的内部结构及应用

TB6612是一种双H桥直流电机驱动器，它可以通过控制输入信号来驱动两个直流电机或单个步进电机。TB6612具有多种保护功能，例如过热保护和短路保护等，以确保电机的安全性并延长芯片寿命。此外，TB6612还具有内置PWM控制器，可帮助用户更好地控制电机速度和方向。

1. TB6612电机驱动芯片的内部结构

TB6612电机驱动芯片由两个H桥、逻辑控制单元和保护单元组成。其中，H桥是用于控制电机转向和速度的重要部分，它由四个MOSFET管组成。逻辑控制单元通常与微控制器相连，接收输入信号并控制H桥输出。保护单元则负责检测电流、温度和短路等异常情况，并在必要时关闭电机输出以保护芯片和电机。

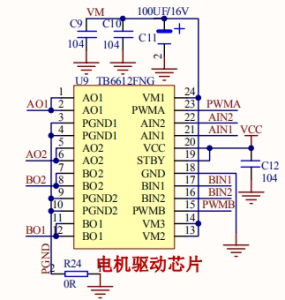

TB6612电机驱动芯片的内部结构如下图所示：

2. TB6612电机驱动芯片的应用

TB6612电机驱动芯片广泛应用于各类机器人、智能小车、无人机等项目中，以实现电机控制和驱动。在具体应用中，用户通常需要先将TB6612与微控制器相连，并编写相应的控制程序，以实现对电机的精确控制。以下是一个简单的电机控制程序示例：

//定义电机引脚
const int motorA1 = 9;
const int motorA2 = 10;
const int motorB1 = 11;
const int motorB2 = 12;

void setup() {
  //将电机引脚设置为输出模式
  pinMode(motorA1, OUTPUT);
  pinMode(motorA2, OUTPUT);
  pinMode(motorB1, OUTPUT);
  pinMode(motorB2, OUTPUT);
}

void loop() {
  //电机A正转
  digitalWrite(motorA1, HIGH);
  digitalWrite(motorA2, LOW);
  //电机B反转
  digitalWrite(motorB1, LOW);
  digitalWrite(motorB2, HIGH);
  //延时1秒
  delay(1000);
  //电机停止
  digitalWrite(motorA1, LOW);
  digitalWrite(motorA2, LOW);
  digitalWrite(motorB1, LOW);
  digitalWrite(motorB2, LOW);
  //延时1秒
  delay(1000);
}

通过以上程序示例，我们可以看到TB6612电机驱动芯片的灵活性和可控性，用户可以根据实际需求编写不同的程序，以实现各种电机控制功能。
