1N4007二极管参数、正负极判断和代换型号

1N4007二极管是一种常见的大功率整流二极管,广泛应用于各种电子设备中。在实际的电子设计和维修过程中,正确理解和使用1N4007二极管的参数、正负极判断和代换型号等知识是非常重要的。本文将对这些方面进行详细介绍。

1. 1N4007二极管参数

1N4007二极管参数如下:

  • 最大反向电压:1000V
  • 最大正向电流:1A
  • 最大反向漏电流:5μA
  • 正向压降:1.1V

通过对上述参数的了解,可以确定1N4007二极管在具体电路中的使用条件,并且可以评估其性能表现。

2. 1N4007正负极判断

在实际使用1N4007二极管时,需要正确判断其正负极。通常情况下,1N4007二极管的外观如图所示:

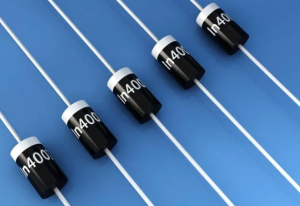

1N4007二极管的外观

其中,带有灰色环带的一端表示正极(阳极),而另一端则为负极(阴极)。当然,如果没有灰色环带,则需要查看器件数据手册或者使用万用表等工具进行测试来确定其正负极。

3. 1N4007代换型号

在某些情况下,1N4007二极管可能因为各种原因无法获得,这时候就需要寻找代换型号。以下是几个常见的1N4007二极管代换型号:

  • 1N4001: 最大反向电压50V,最大正向电流1A。
  • 1N4002: 最大反向电压100V,最大正向电流1A。
  • 1N4003: 最大反向电压200V,最大正向电流1A。
  • 1N4004: 最大反向电压400V,最大正向电流1A。
  • 1N4005: 最大反向电压600V,最大正向电流1A。
  • 1N4006: 最大反向电压800V,最大正向电流1A。
  • 1N4007: 最大反向电压1000V,最大正向电流1A。

当然,不同型号的二极管性能存在差异,因此在选择代换型号时需要根据具体情况进行评估。

综上所述,1N4007二极管是一种常见的大功率整流二极管,在电子设备中有着广泛的应用。在使用1N4007二极管时,需要正确理解其参数、正负极判断和代换型号等知识,以确保电子设备的正常运行。
