MAX3232引脚图及功能

MAX3232是一款常用的RS232转换芯片，由Maxim Integrated公司推出，用于将TTL/CMOS电平的串行数据信号转换为标准的RS232串行数据信号，以满足不同设备之间的通信需求。MAX3232具有低功耗、低噪声、高速度和高稳定性等优秀特性，广泛应用于计算机、工控、通讯和仪器等领域。

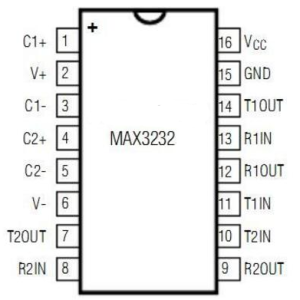

下面是MAX3232的引脚图及功能说明：

引脚功能

MAX3232芯片共有16个引脚，其各自的功能如下：

1. VCC：芯片电源正极，常用电压为3.0V至5.5V。
2. C1+：电容C1的正极引脚。
3. C1-：电容C1的负极引脚。
4. C2-：电容C2的负极引脚。
5. C2+：电容C2的正极引脚。
6. SHDN：芯片使能端，拉低此脚可实现芯片关闭或待机状态。
7. R1IN：接收器输入端，用于接收来自外部设备的数据信号。
8. R1OUT：接收器输出端，输出转换后的RS232数据信号。
9. T1OUT：发送器输出端，用于向外部设备发送转换后的RS232数据信号。
10. T1IN：发送器输入端，输入需要发送的TTL/CMOS电平的串行数据信号。
11. T2IN：发送器输入端，输入需要发送的TTL/CMOS电平的串行数据信号。
12. T2OUT：发送器输出端，用于向外部设备发送转换后的RS232数据信号。
13. GND：芯片地线引脚。
14. R2OUT：接收器输出端，输出转换后的RS232数据信号。
15. R2IN：接收器输入端，用于接收来自外部设备的数据信号。
16. VCC：芯片电源正极，常用电压为3.0V至5.5V。

MAX3232核心参数

MAX3232作为一款典型的RS232转换芯片，其核心参数如下：

• 工作电源电压范围：3.0V至5.5V；
• 工作温度范围：-40°C至+85°C；
• 支持的通讯速率：120kbps至460kbps；
• 最大传输距离：15m；
• 最大静态功耗：5mW；
• 封装形式：DIP、SOP等。

需要注意的是，不同的设备和应用场景可能会对MAX3232的参数要求有所不同，因此在使用该芯片时应根据具体情况选择合适的参数和工作条件，并进行系统测试和优化。
