555芯片工作原理是什么 555芯片引脚图及功能表

555芯片工作原理是什么

555是一种集成电路芯片，常用于定时器和脉冲发生器。它由三个主要部分组成：比较器、RS触发器和输出级。以下是555芯片的工作原理：

当电源施加到VCC引脚上时，555芯片开始工作。在此之后，电容器通过R1和R2电阻器充电。当电容器电压达到2/3 VCC时，555芯片的比较器将重置RS触发器，并使输出电平从高电平变为低电平。

当电容器继续通过R2电阻器放电时，直到电容器电压降至1/3 VCC时，555芯片的比较器再次触发RS触发器，并使输出电平从低电平变为高电平。

这个过程不断重复，从而形成一个周期性的信号。通过调整电容器和电阻器的值，我们可以控制信号的频率和占空比。

555芯片引脚图及功能表

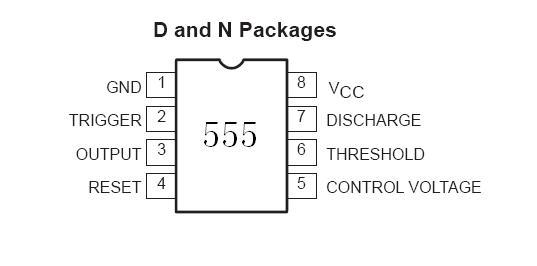

以下是555芯片的引脚图及其功能：

1. GND: 这个引脚是555芯片的地引脚。
2. TRIGGER: 这个引脚是用于触发555芯片的输入端口。当这个引脚低电平时，RS触发器被置位并导致输出变为高电平。
3. OUTPUT: 这个引脚是555芯片的输出端口。它可以提供高电平或低电平输出。
4. RESET: 当这个引脚接收到一个低电平脉冲时，它将重置RS触发器并使输出电平从高电平变为低电平。
5. CONTROL: 这个引脚用于调整555芯片内部比较器和RS触发器的阈值。
6. THRESHOLD: 当这个引脚高于2/3 VCC时，它将重置RS触发器并使输出电平从高电平变为低电平。
7. DISCHARGE: 这个引脚用于连接外部电容器，以便在放电期间对其进行放电。
8. VCC: 这个引脚是555芯片的电源引脚。通常情况下，VCC被连接到正电源上。

通过合理使用引脚图及功能表，可以更好地了解555芯片的各种操作方式，并实现不同应用场景下的定时和脉冲控制。
