74HC04是什么芯片

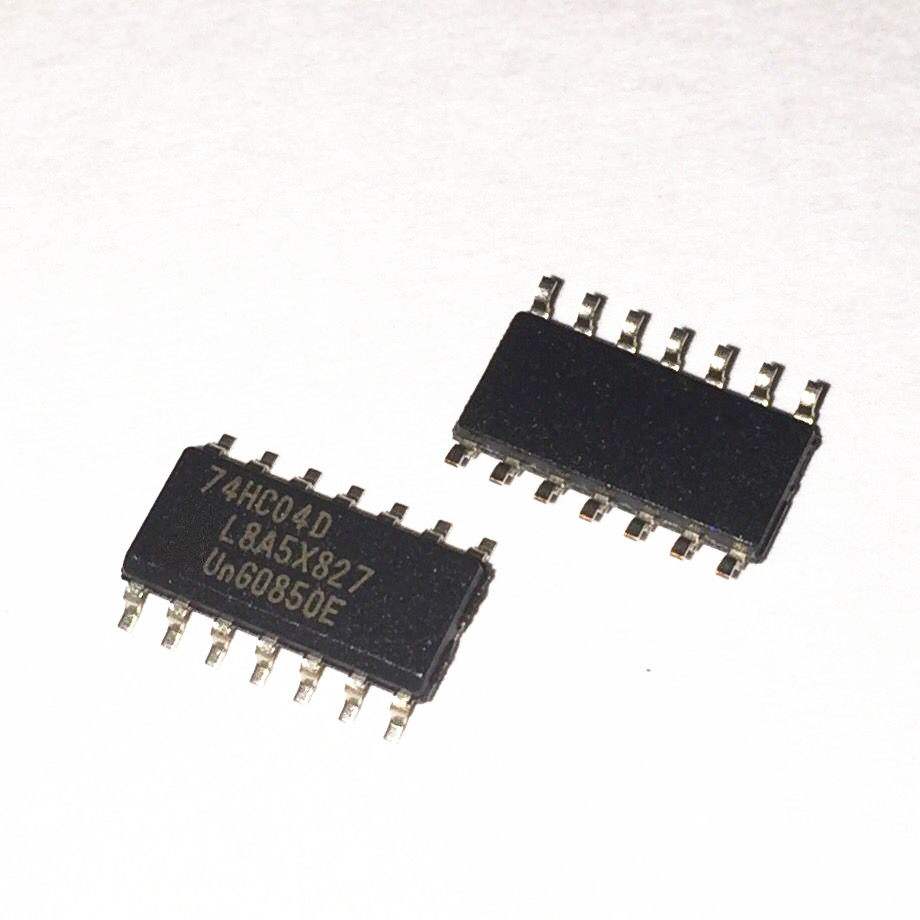

74HC04是一种常用的六反相器（NOT）芯片，具有逻辑运算和信号处理等功能，在数字电路设计和应用中广泛使用。它是高速CMOS技术的一种代表，能够在低功耗、高速度和低噪声的情况下完成多种逻辑操作。以下是74HC04的引脚图及功能表。
74HC04引脚图及功能表
74HC04由六个反向输入端和六个反向输出端组成，通过六个反相器实现逻辑反转和信号放大。以下是74HC04的引脚图及功能表：

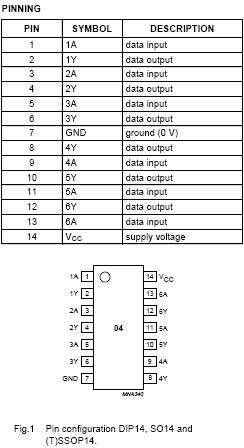

- 引脚图
从上图中可以看出，74HC04由14个引脚组成，其中1~6为反向输入端（A1~A6），9~14为反向输出端（Y1~Y6），7为正极电源VCC，8为负极电源GND。以下是各引脚的功能：
- A1~A6：反向输入端；
- Y1~Y6：反向输出端；
- VCC：正极电源；
- GND：负极电源。
- 功能表
| A | Y |
|---|---|
| 0 | 1 |
| 1 | 0 |
从功能表中可以看出，当输入信号为0时，输出信号为1；当输入信号为1时，输出信号为0。通过六个反相器实现了逻辑反转和信号放大。
总之，74HC04作为一种常用的六反相器芯片，在数字电路设计和应用中具有重要的作用和应用价值。了解其引脚图及功能表，能够更好地实现对其工作原理和使用方法的理解和掌握，从而提高电子电路设计和应用的水平和能力。
