74LS160引脚图及功能表
74LS160是一种常用的4位同步计数器芯片，具有计数、存储和清零等功能，在数字电路设计和应用中广泛使用。它是TTL技术的一种代表，能够在低功耗、高速度和低噪声的情况下完成多种逻辑操作。以下是74LS160的引脚图及功能表。

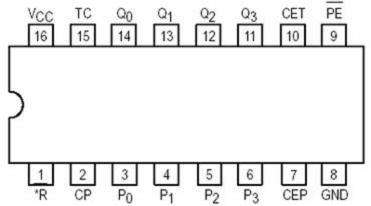

- 引脚图
从上图中可以看出，74LS160由16个引脚组成，其中1~9为输入端（A、B、C、D、MR、CP、CEP、CET、GND），11~14为输出端（Q0~Q3），15为时钟输出端（TC）, 16为正极电源VCC。以下是各引脚的功能：
- A、B、C、D：输入端，设置计数初值；
- MR：异步清零输入端，当该端为低电平时，计数器清零；
- CP：时钟输入端，使计数器顺次计数；
- CEP、CET：并行加载输入端，使计数器并行加载数据；
- Q0~Q3：输出端，分别对应4位二进制计数码；
- TC：时钟输出端，可用于级联计数器的控制信号；
- GND：负极电源。
- 功能表
| CP | MR | CET | CEP | Qn |
|---|---|---|---|---|
| ↑ | H | X | X | Qn |
| ↑ | L | 0 | X | Qn |
| ↑ | L | 1 | X | 0 |
| ↑ | L | X | 1 | Dn |
| ↑ | L | X | 0 | Qn+1 |
其中，CP表示时钟输入端，MR表示清零输入端，CET和CEP为并行加载输入端，Qn表示输出端的当前状态，Dn表示并行加载的数据值。
74LS160和74LS161的区别
74LS160和74LS161是两种常用的计数器芯片，在外观和引脚上基本相同。它们的主要区别在于功能不同，74LS161可实现异步清零，而74LS160仅能通过同步方式实现清零。
另外，74LS160与74LS161的计数范围也有所不同，74LS160为0~15，74LS161为0~255。因此，在具体应用中需要根据需求进行选择和使用。
总之，了解74LS160的引脚图及功能表，能够更好地实现对该芯片的应用和开发。同时，在使用过程中需要注意安全和正确使用方法，以保证电路的正常工作和可靠性。
